Firewall

Здесь будет собрана информация по IPTABLES, на основании которых и базируется файрвол Микротика.
Информация взята из https://www.opennet.ru/docs/RUS/iptables/

Глава 1. Порядок прохождения таблиц и цепочек

1.1 Общие положения

Когда пакет приходит на наш брандмауэр, то он сперва попадает на сетевое устройство, перехватывается соответствующим драйвером и далее передается в ядро. Далее пакет проходит ряд таблиц и затем передается либо локальному приложению, либо переправляется на другую машину. Порядок следования пакета приводится ниже:

Таблица 1-1. Порядок движения транзитных пакетов

Как вы можете видеть, пакет проходит несколько этапов, прежде чем он будет передан далее. На каждом из них пакет может быть остановлен, будь то цепочкаiptablesили что либо еще, но нас главным образом интересуетiptables. Заметьте, что нет каких либо цепочек, специфичных для отдельных интерфейсов или чего либо подобного. ЦепочкуFORWARDпроходят ВСЕ пакеты, которые движутся через наш брандмауэр/ роутер. Не используйте цепочку INPUT для фильтрации транзитных пакетов, они туда просто не попадают! Через эту цепочку движутся только те пакеты, которые предназначены данному хосту!

А теперь рассмотрим порядок движения пакета, предназначенного локальному процессу/приложению:
Таблица 3-2. Для локального приложения

Важно помнить, что на этот раз пакеты идут через цепочкуINPUT, а не черезFORWARD.

И в заключение мы рассмотрим порядок движения пакетов, созданных локальными процессами.

Таблица 3-3. От локальных процессов

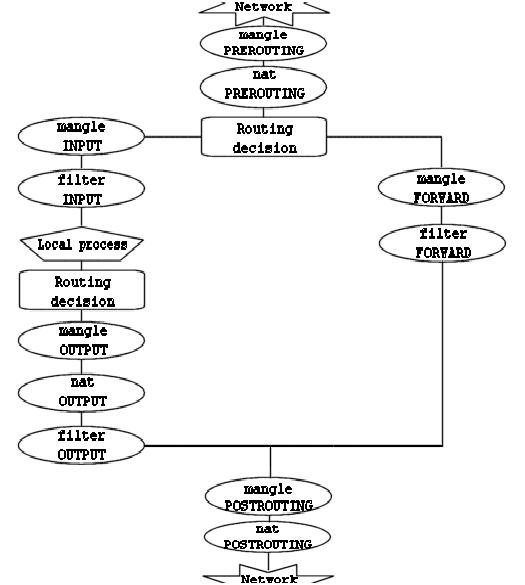

Теперь мы знаем, что есть три различных варианта прохождения пакетов. Рисунок ниже более наглядно демонстрирует это:

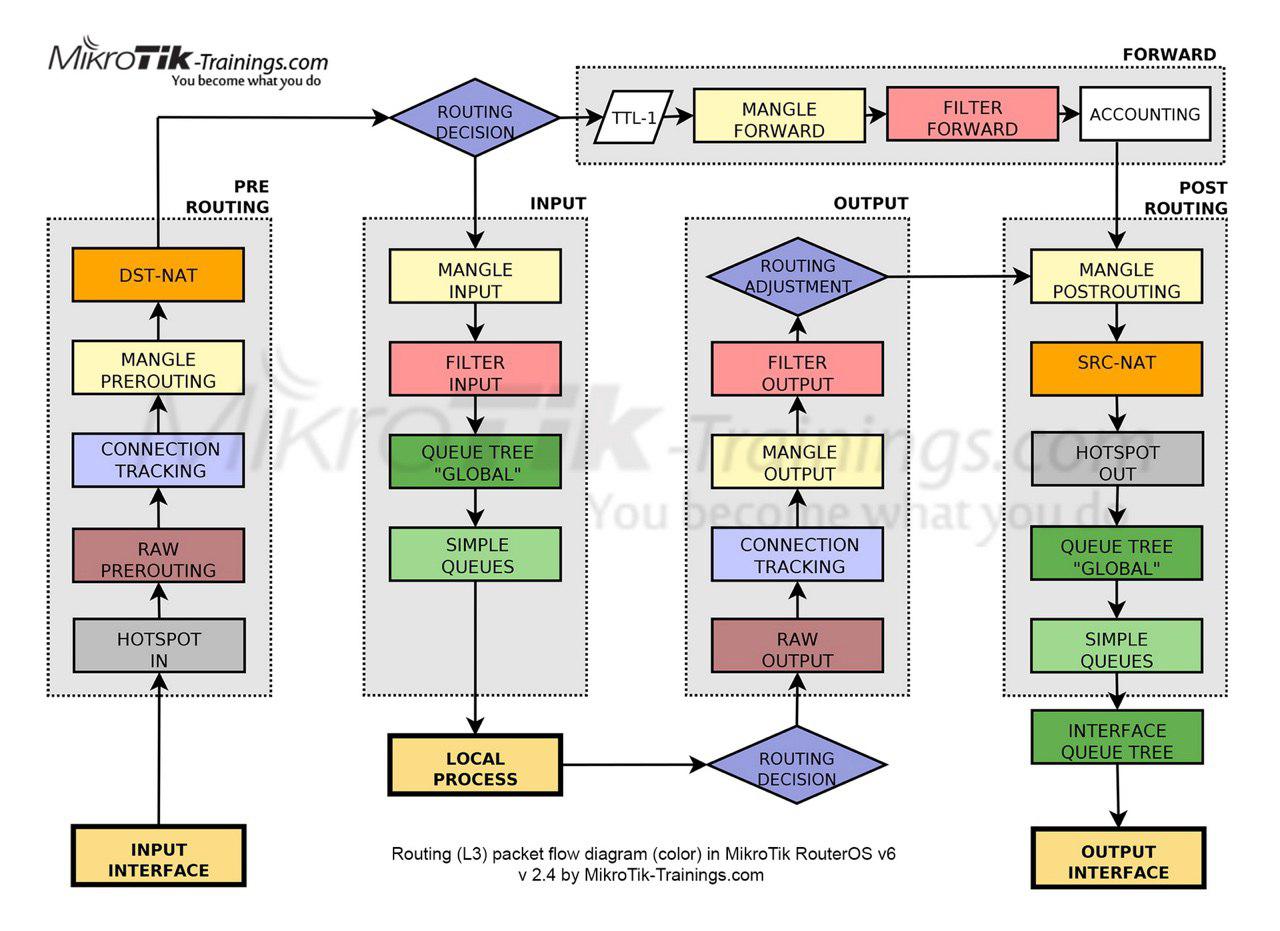

Или же полную схему для Микротика:
Но опираться мы будем на рисунок для iptables, так как он проще для запоминания.

Этот рисунок дает довольно ясное представление о порядке прохождения пакетов через различные цепочки. В первой точке принятия решения о маршрутизации (routing decision) все пакеты, предназначенные данному хосту направляются в цепочкуINPUT, остальные - в цепочкуFORWARD.

Обратите внимание также на тот факт, что пакеты, с адресом назначения на брандмауэр, могут претерпеть изменение сетевого адреса назначения (DNAT) в цепочкеPREROUTINGтаблицы nat и соответственно дальнейшая маршрутизация в первой точке будет выполняться в зависимости от произведенных изменений. Запомните --всепакеты проходят через таблицы и цепочки по тому или иному маршруту. Даже если выполняетсяDNATв ту же сеть, откуда пакет пришел, то он все равно продолжит движение по цепочкам.

1.2. Таблица Mangle

Как уже упоминалось выше, эта таблица предназначена, главным образом для внесения изменений в заголовки пакетов (mangle - искажать, изменять. прим. перев.). Т.е. в этой таблице вы можете устанавливать биты TOS (Type Of Service) и т.д.
В этой таблице допускается выполнять в основном(так как у Микротика функционал шире чем у голого iptables, а мы говорим сейчас о последнем) нижеперечисленные действия:

• TOS

• TTL

• MARK

Действие TOSвыполняет установку битов поляType of Serviceв пакете. Это поле используется для назначения сетевой политики обслуживания пакета, т.е. задает желаемый вариант маршрутизации. Однако, следует заметить, что данное свойство в действительности используется на незначительном количестве маршрутизаторов в Интернете. Другими словами, не следует изменять состояние этого поля для пакетов, уходящих в Интернет, потому что на роутерах, которые таки обслуживают это поле, может быть принято неправильное решение при выборе маршрута.

Действие TTLиспользуется для установки значения поляTTL(Time To Live) пакета. Есть одно неплохое применение этому действию. Мы можем присваивать определенное значение этому полю, чтобы скрыть наш брандмауэр от чересчур любопытных провайдеров (Internet Service Providers). Дело в том, что отдельные провайдеры очень не любят когда одно подключение разделяется несколькими компьютерами. и тогда они начинают проверять значениеTTLприходящих пакетов и используют его как один из критериев определения того, один компьютер "сидит" на подключении или несколько.

Действие MARKустанавливает специальную метку на пакет, которая затем может быть проверена другими правилами в iptables или другими программами, напримерiproute2. С помощью "меток" можно управлять маршрутизацией пакетов, ограничивать траффик и т.п.

1.3. Таблица Nat

Эта таблица используется для выполнения преобразований сетевых адресовNAT(Network Address Translation). Как уже упоминалось ранее, только первый пакет из потока проходит через цепочки этой таблицы, трансляция адресов или маскировка применяются ко всем последующим пакетам в потоке автоматически. Для этой таблицы характерны действия:

• DNAT

• SNAT

• MASQUERADE

Действие DNAT (Destination Network Address Translation) производит преобразование адресов назначения в заголовках пакетов. Другими словами, этим действием производится перенаправление пакетов на другие адреса, отличные от указанных в заголовках пакетов.

SNAT (Source Network Address Translation) используется для изменения исходных адресов пакетов. С помощью этого действия можно скрыть структуру локальной сети, а заодно и разделить единственный внешний IP адрес между компьютерами локальной сети для выхода в Интернет. В этом случае брандмауэр, с помощью SNAT, автоматически производит прямое и обратное преобразование адресов, тем самым давая возможность выполнять подключение к серверам в Интернете с компьютеров в локальной сети.

Маскировка (MASQUERADE) применяется в тех же целях, что и SNAT, но в отличие от последней, MASQUERADE дает более сильную нагрузку на систему. Происходит это потому, что каждый раз, когда требуется выполнение этого действия - производится запрос IP адреса для указанного в действии сетевого интерфейса, в то время как для SNAT IP адрес указывается непосредственно. Однако, благодаря такому отличию, MASQUERADE может работать в случаях с динамическим IP адресом, т.е. когда вы подключаетесь к Интернет, скажем черезPPP,SLIPилиDHCP.

1.4. Таблица Filter

Как следует из названия, в этой таблице должны содержаться наборы правил для выполнения фильтрации пакетов. Пакеты могут пропускаться далее, либо отвергаться (действия ACCEPT и DROP соответственно), в зависимости от их содержимого. Конечно же, мы можем отфильтровывать пакеты и в других таблицах, но эта таблица существует именно для нужд фильтрации. В этой таблице допускается использование большинства из существующих действий, однако ряд действий, которые мы рассмотрели выше в этой главе, должны выполняться только в присущих им таблицах.

Глава 2. Механизм определения состояний

В данной главе все внимание будет уделено механизму определения состояний пакетов (state machine). По прочтении ее у вас должно сложиться достаточно четкое представление о работе механизма, а способствовать этому должен значительный объем поясняющих примеров.

2.1 Введение

Механизм определения состояния (state machine) является отдельной частью iptables и в действительности не должен бы так называться, поскольку фактически является механизмом трассировки соединений. Однако значительному количеству людей он известен именно как "механизм определения состояния" (state machine). В данной главе эти названия будут использоваться как синонимы. Трассировщик соединений создан для того, чтобы netfilter мог постоянно иметь информацию о состоянии каждого конкретного соединения. Наличие трассировщика позволяет создавать более надежные наборы правил по сравнению с брандмауэрами, которые не имеют поддержки такого механизма.

В пределах iptables, соединение может иметь одно из 4-х базовых состояний: NEW, ESTABLISHED, RELATED и INVALID. Позднее мы остановимся на каждом из них более подробно.

Трассировка соединений производится специальным кодом в пространстве ядра -- трассировщиком (conntrack). В большинстве случаев нам потребна более специфичная информация о соединении, чем та, которую поставляет трассировщик по-умолчанию. Поэтому трассировщик включает в себя обработчики различных протоколов, напримерTCP, UDP или ICMP. Собранная ими информация затем используется для идентификации и определения текущего состояния соединения. Например -- соединение по протоколу UDP однозначно идентифицируется по IP-адресам и портам источника и приемника.

Трассировка соединений производится в цепочке PREROUTING, исключая случаи, когда пакеты создаются локальными процессами на брандмауэре, в этом случае трассировка производится в цепочке OUTPUT. Это означает, что iptables производит все вычисления, связанные с определением состояния, в пределах этих цепочек. Когда локальный процесс на брандмауэре отправляет первый пакет из потока, то в цепочке OUTPUT ему присваивается состояние NEW, а когда возвращается пакет ответа, то состояние соединения в цепочке PREROUTING изменяется на ESTABLISHED, и так далее. Если же соединение устанавливается извне, то состояние NEW присваивается первому пакету из потока в цепочке PREROUTING. Таким образом, определение состояния пакетов производится в пределах цепочек PREROUTING и OUTPUT таблицы nat.

2.2 Состояния

Как вы уже наверняка заметили допустимыми являются состояния NEW, ESTABLISHED, RELATED и INVALID. В таблице, приводимой ниже, рассмтриваются каждое из возможных состояний.

Таблица 2-2. Перечень состояний

Механизм определения состояния позволяет строить чрезвычайно мощную и эффективную защиту. Раньше приходилось открывать все порты выше 1024, чтобы пропустить обратный трафик в локальную сеть, теперь же, при наличии механизма определения состояния, необходимость в этом отпала, поскольку появилась возможность "открывать" доступ только для обратного (ответного) трафика, пресекая попытки установления соединений извне.
